Road Hydrau Projector
Road 3D Projector에 포함된 횡배수설계 기능입니다.
자체 기술력에 의해 개발된 초고속 2세대 삼각망 엔진을 적용한 배수설계 프로그램으로 국내 최초의 삼각망에 의한 우수 흐름 방향 분석, 유역면적 자동 생성 기능을 탑재하고 있고 다양한 횡단계획 기능을 제공하여 완성도 높은 횡단면도를 그려줄 뿐만 아니라 도로 배수시설 설계 및 관리지침 2012 및 국내외 수리이론을 완벽하게 연구하고 해석하여 개발된 최고 수준의 수리엔진을 적용하여 정확한 수리계산에 의한 계산서를 산출합니다.

     자체 기술력에 의해 개발된 초고속 2세대 삼각망 엔진 적용

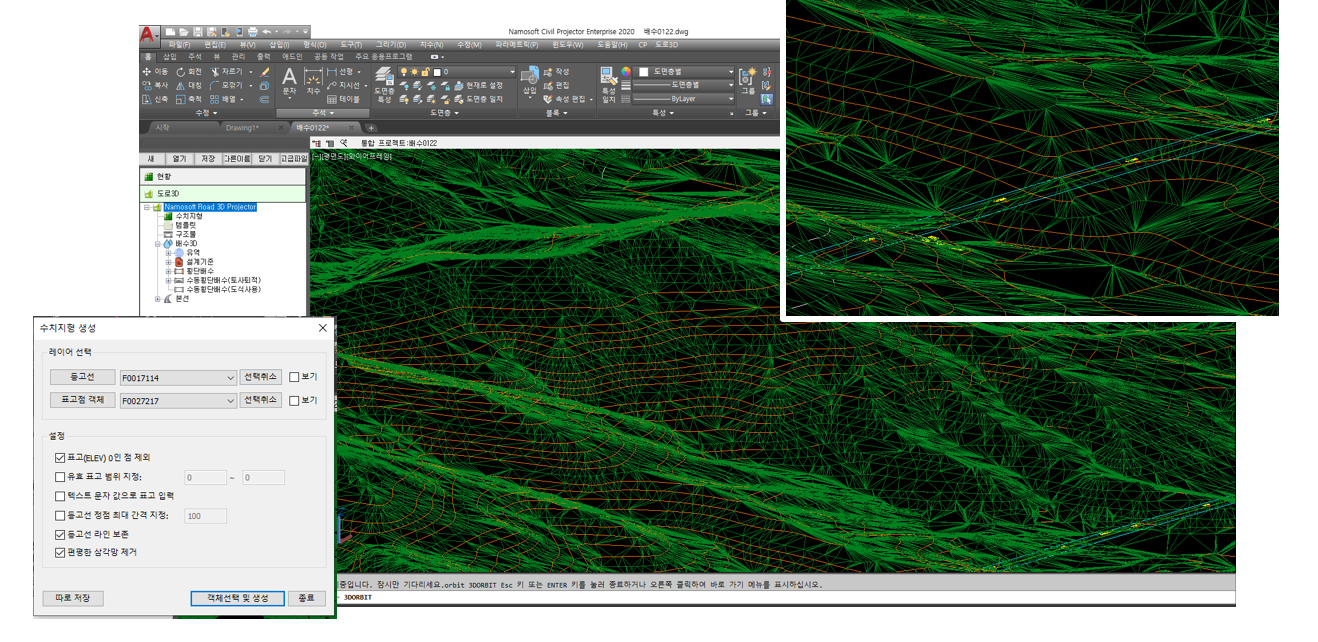

2세대 삼각망 엔진은 사용자 피드백을 100% 적용하여 타점이 많거나 큰 지형도 초고속으로 삼각망을 생성하며 브레이크 라인 적용(등고선 라인 보존) 기능이 있어 사용자가 원하는 지반 추출이 가능합니다.

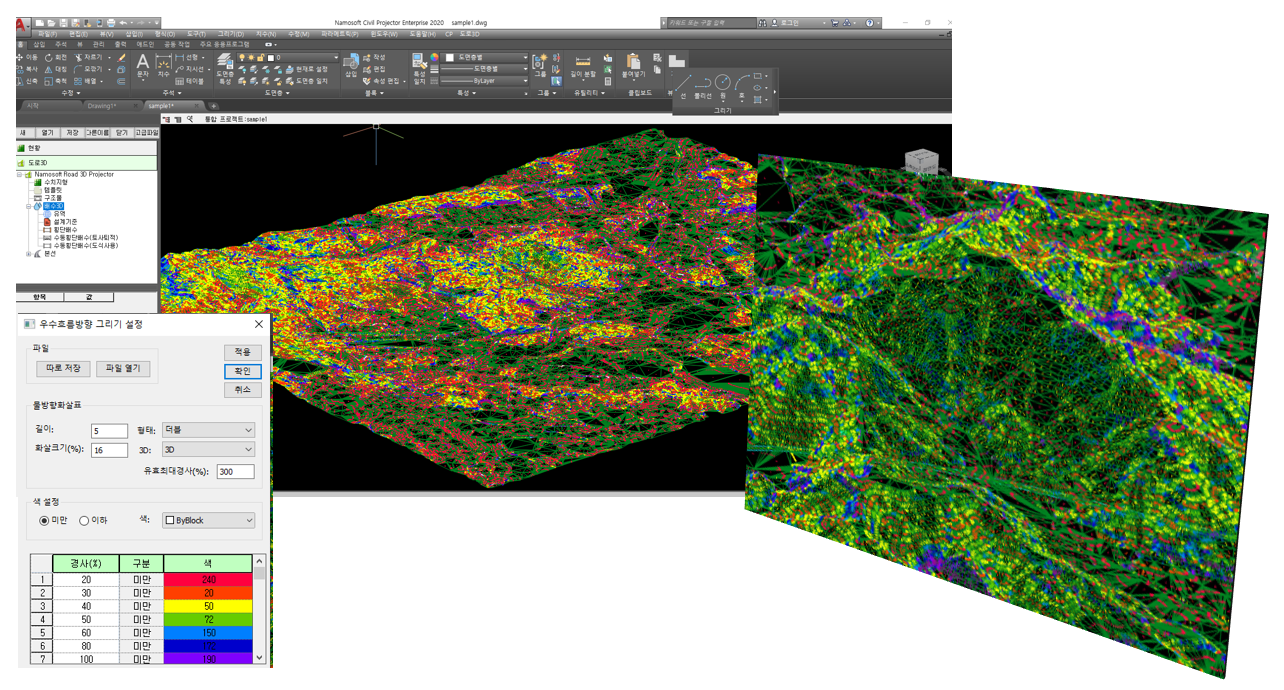

     국내 최초로 삼각망에 의해서 360도 회전하여 우수 흐름 방향 분석



국내 최초로 지형 삼각망에 의해서 360도 회전하면서 우수흐름 방향을 분석합니다. 정확한 우수 흐름 분석과 함께 화살표에도 높이값이 설정 할 수 있으므로 완성도 높은 3D view가 가능합니다.

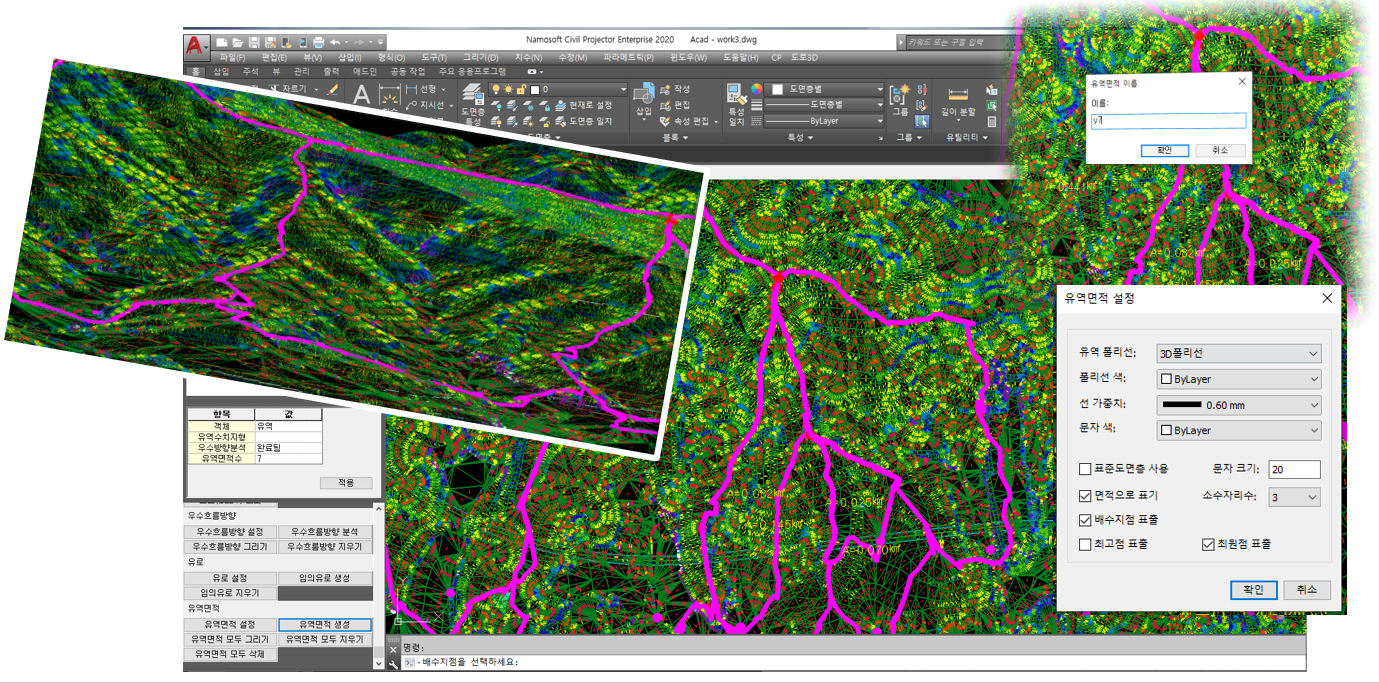

     국내 최초로 삼각망에 의한 유역면적 자동 생성 기능



국내 최초로 지형 삼각망에 의해 물 흐름을 판단하여 배수지로부터 유역면적을 자동생성 할 수 있습니다.

뿐만 아니라 유역면적을 화면에서 임의로 그리거나 수정 기능이 탑재되어 있어 유역도를 효율적으로 그릴 수 있습니다.

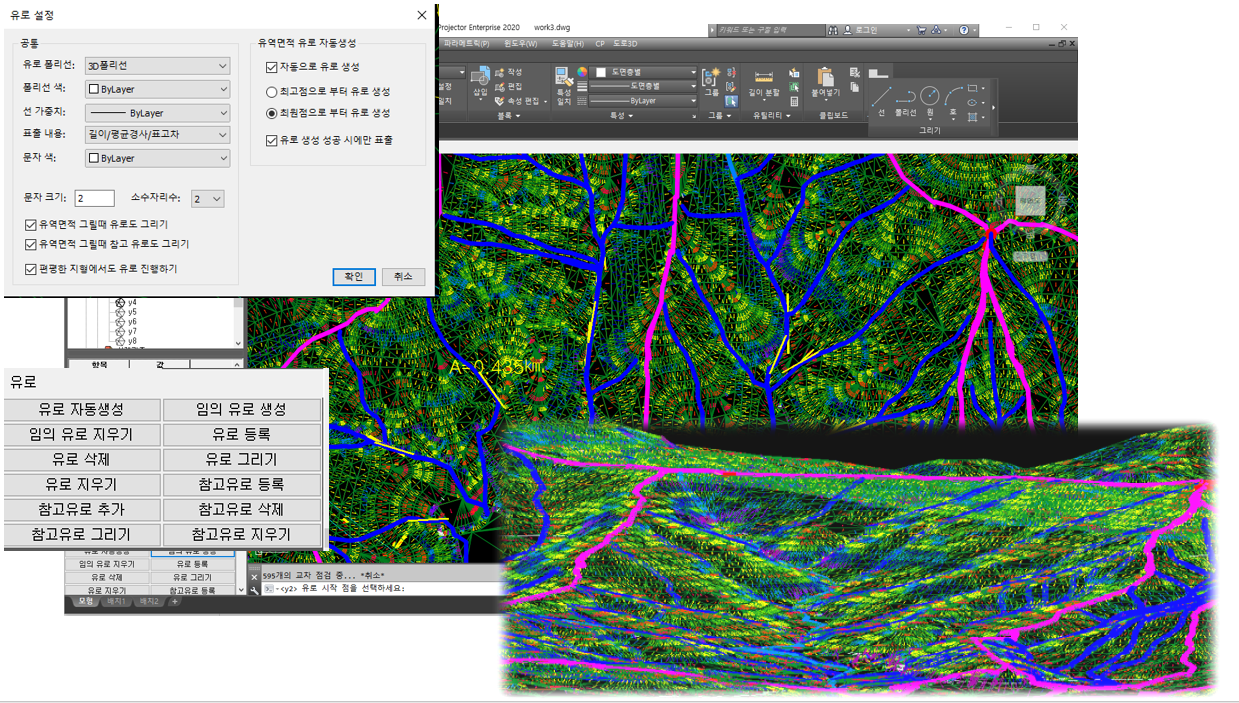

     국내 최초로 삼각망에 의한 유로 생성



국내 최초로 지형 삼각망에 의해 물 흐름을 판단하여 배수지로부터 유역면적을 자동생성 할 수 있습니다.

또한 유로 임의 생성기능이나 참고 유로 등의 기능을 탑재하고 있어 물흐름 방향을 참고하여 사용자가 효율적으로 유로를 완성할 수 있습니다.

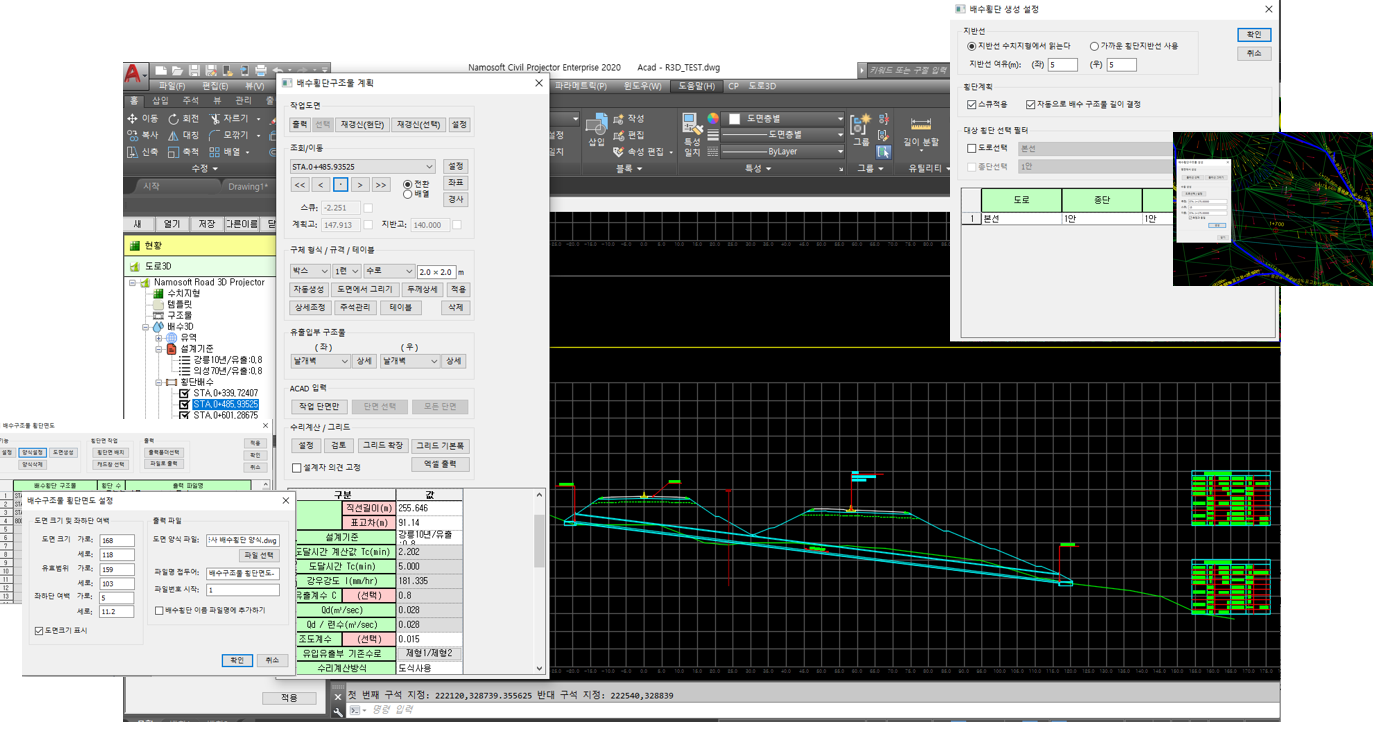

     다양한 배수횡단 계획기능. 완성도 높은 배수횡단면도



완성도 높은 배수구조물 횡단면도를 위해 다양한 횡단계획 기능을 탑재하고 있습니다.



▶ 평면 폴리선에 의해 횡단구조물을 생성

▶ 다수의 횡단을 통과하는 횡단구조물 및 평면 꺾임이 있는 횡단구조물이 가능

▶ 도수로 등과 같이 가변적 형태의 유출입부 구조물은 캐드에서 임의로 작성

▶ 횡단면도에 다양한 주석을 삽입 가능

▶ 배수횡단 테이블을 임의로 정의 가능

▶ 도로 계획 없이 수동방식으로 수리계산 가능





    최고 수준의 수리계산 엔진에 의한 정확한 수리계산



도로 배수시설 설계 및 관리지침 2012 및 국내외 수리이론을 완벽하게 연구하고 해석하여 최고 수준의 수리엔진을 개발하여 적용하였습니다.



▶ 도달시간 계산 공식선택에 따라 정확한 Tc 계산

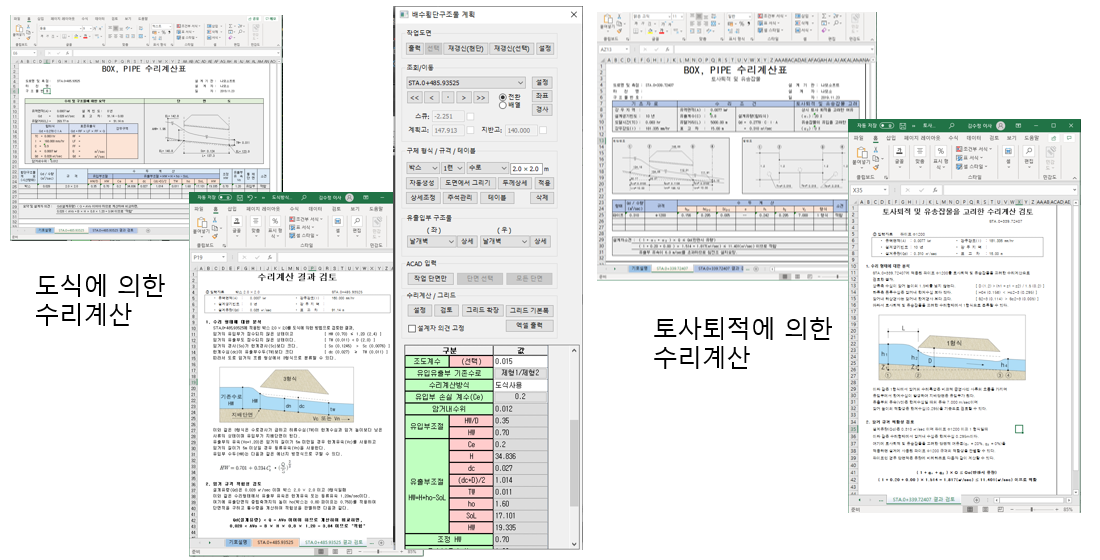

▶ 엑셀 계산서를 위한 템플릿을 제공하여 사용자가 임의로 엑셀 계산서 양식을 정의










   Road 3D에서 설계한 도로 설계 데이터로 노면배수 구간 자동 설치



 Road 3d로 설계한 도로 설계 데이터를 읽어서 노면 배수 구조물이 필요한 구간 자동 설치 기능과 설계자가 노면 배수 구간을 수정 또는 직접 수동으로 입력 할 수 있도 있습니다.















   배수 구간 캐드 도면 or 엑셀 그리드 수정

  노면 배수 구간 설계자가 캐드 도면으로 출력한 뒤 도면에서 수정 할 수 있을 뿐만 아니라 엑셀 그리드에서 구간을 수정 할 수도 있습니다.





































  다양한 엑셀 템플릿 기본 제공, 설계자 템플릿 편집 가능





 다양한 엑셀 템플릿을 기본으로 제공해 드리며 또한 설계자 필요에 따라 편집하여 템플릿을 사용할 수 있으므로 완성도 높은 성과품 환경을 제공합니다.





   횡배수 프로젝트 설계에 다양한 강우강도 공식 추가







  Road 3D Projector 배수설계 프로젝트 수리계산시 다양한 강우강도 공식이 추가되었습니다.







  횡배수 구조물의 수량 기능 추가





횡배수 구조물의 평균터파기고, 구체 및 날개벽 단위토공수량과 집계 기능이 추가되었습니다.









  엑셀 계산서에 수식 연결







   엑셀 계산서가 수식으로 연결되어 있어 산출 근거의 집계가 정확한지 확인할 수 있으며 설계자가 편집할 수 있습니다.








  토공과 구조물 실축척으로 CAD 출력



   터파기, 되메우기등 토공 그림과 구조물 단면을 실 축척으로 CAD 도면 출력할 수 있어 정확한 토공량과 구조물 규격을 확인 할 수 있습니다.























  보고서 참조 그림 실축척으로 출력





  보고서 참조 그림이 실축척으로 출력되어 수량산출근거를 직관적으로 확인할 수 있으며 크기 배율 조정 기능으로 정밀하고 완성도 높은 보고서 출력이 가능합니다.



  체계적으로 설정된 토공 설정





  터파기부터 유용토, 되메우기, 뒷채움 등 복잡한 토공 설정을 체계적으로 보기 쉽게 정리하여 한 화면에서 확인하고 수정 할  수 있습니다.
